油圧システムは、現代の機械用途に必要な動力と制御を提供し、作動油の流れを生成します。中でも可変容量ピストンポンプは、システムの要件に応じて出力流量を調整できるため、重要な役割を果たします。
1. 油圧ポンプの基本原理
油圧ポンプ作動油をシステムに押し込むことにより、機械エネルギーを油圧エネルギーに変換します。油圧ポンプには、ギアポンプ、ベーンポンプ、ピストンポンプなど、いくつかの種類があります。固定容量型ポンプと可変容量型ポンプの主な違いは、サイクルごとに排出される流体の量を調整できることです。固定容量型ポンプは一定の流量を提供しますが、可変容量型ポンプは需要に応じて出力を調整できるため、システムの効率と性能が向上します。
2. 可変容量の構造と動作原理プランジャーポンプ
可変容量プランジャーポンプは、シリンダー本体、ピストン、斜板、制御機構などのいくつかの主要コンポーネントで構成されています。シリンダー本体には複数のピストンが円状に配置されています。これらのピストンは、斜板の回転によりシリンダ内を往復運動する。斜板の角度によりピストンのストローク長が決まり、吐出される流体の量が制御されます。
斜板が傾くとピストンストロークが長くなり、より多くの流体が吐出されます。逆に、斜板がほぼ平坦なときは、ピストンのストロークが短くなり、吐出する流体が少なくなります。この可変性により、ポンプはシステムのニーズに応じて出力流量を調整できます。
** 構造組成
シリンダーブロック
シリンダー ブロックは可変容量プランジャー ポンプの中心部分であり、通常、高圧液体の衝撃に耐えられるように高強度の金属材料で作られています。{{0}{1}}シリンダーブロックには複数の円筒穴があり、それぞれの穴にピストンが取り付けられています。これらのピストンはシリンダブロック内に環状に配置されており、シリンダブロックの回転によりピストンが周方向に往復運動する。
ピストン
ピストンはポンプの中で液体と直接接触し、液体を押し出す部分です。ピストンの一端は斜板に当接し、他端はシリンダブロックの円筒穴に入り込んでいます。ピストンはシリンダーブロック内で上下運動し、シリンダーブロック内のストローク長を変化させることで液体の変位を制御します。ピストンも通常、高圧環境での耐久性を確保するために高強度材料で作られています。-
斜板
斜板はポンプの容量を制御する重要な部品です。斜板は角度を変えることでピストンのストローク長を調整します。斜板の傾角が大きいとピストンのストローク長が長くなり、１回の動作で吐出される液体の量が多くなる。斜板の傾角が小さいとピストンのストローク長が短くなり、１回の動作で吐出される液体の量が少なくなります。斜板の角度は外部制御機構によって調整でき、ポンプ出力流量を制御できます。
制御機構
制御機構は斜板の角度を調整してポンプの容量を制御します。制御機構は、手動調整レバーによって斜板角度を変更するなど、機械的なものにすることができます。または、油圧式または電動式にすることもでき、斜板の角度変化は油圧シリンダーまたは電動アクチュエーターによって正確に制御できます。これらの制御機構の存在により、ポンプはシステム要件に応じて出力流量を柔軟に調整できます。
3. 可変容量型ピストンポンプの流量調整機構
可変容量プランジャーポンプの動作原理は、斜板角度を変化させて容量を制御することに基づいています。その具体的な作業プロセスは次のとおりです。
斜板機構
斜板角度はピストンのストロークや容量に直接影響します。斜板の角度を調整することにより、ポンプは流量を増減できます。ポンプの設計に応じて、この調整は手動または自動で行うことができます。
圧力補償機構
ポンプの容量を自動的に調整して圧力を一定に保つ機構です。システム圧力が事前に設定されたレベルに達すると、圧力補償器が斜板角度を減少させ、ポンプの出力を減少させます。これにより、システムが安全な圧力範囲内で動作することが保証され、損傷が防止され、効率が向上します。
ロードセンシング機構
負荷感知システムは、実際の負荷需要に基づいてポンプの出力を調整します。センサーがシステムの圧力と流量の要件を検出し、それに応じてポンプがその容量を調整します。このメカニズムは、負荷条件が頻繁に変化するモバイル機器で特に役立ちます。
制御方法と技術
手動制御方法
用途によっては、斜板角度を手動で制御するだけで十分です。オペレータは機械式レバーまたはノブを使用してポンプ容量を調整でき、予測可能で安定した負荷条件を持つシステムにシンプルでコスト効率の高いソリューションを提供します。-
自動制御方式
自動制御システムは、油圧または空気圧アクチュエータを使用して斜板角度を調整します。これらのシステムは圧力または流量要求の変化に応答し、手動制御よりも応答性が高く効率的な制御ソリューションを提供します。
電子制御システム
最新の可変容量ポンプは通常、ポンプ容量を正確かつ動的に調整する電子制御システムを備えています。これらのシステムはセンサーとマイクロプロセッサを使用してシステムパラメータを監視し、斜板の角度をリアルタイムで調整します。電子制御によりパフォーマンスが最適化され、エネルギー消費が削減され、ポンプの寿命が延長されます。
4. 可変容量ピストンポンプのメリット
エネルギー効率
可変容量型ポンプは、需要に合わせて流量を調整することでエネルギー消費を削減します。これにより、運用コストが削減され、環境への影響も軽減されます。
多用途性と適応性
可変容量型ポンプは産業機械からモバイル機器まで幅広い用途に使用できます。出力流量を調整できるため、さまざまな動作条件に高度に適応できます。
摩耗とメンテナンスの軽減
可変容量型ポンプは必要な場合にのみ作動するため、固定容量型ポンプよりも摩耗が少なくなります。これにより耐用年数が延長され、メンテナンスの必要性が軽減されます。
ポンプ設計の課題と解決策
可変容量ポンプには多くの利点があるにもかかわらず、依然としていくつかの設計上の課題に直面しています。これらの課題には、さまざまな動作条件下での効率の維持、過酷な環境での信頼性の確保、騒音と振動の最小限化などが含まれます。材料、制御システム、製造技術の革新により、これらの課題の多くが解決され、より堅牢で効率的なポンプ設計が実現しました。
可変容量ピストン ポンプは、最新の油圧システムの重要なコンポーネントであり、幅広い用途に必要な柔軟性と効率を提供します。これらのポンプの仕組みと制御方法を理解することで、エンジニアとオペレーターはシステムのパフォーマンスを最適化し、運用コストを削減できます。技術が進歩し続けるにつれて、可変容量ポンプは油圧業界でますます重要な役割を果たし、さまざまな用途で革新を推進し、効率を向上させることになります。

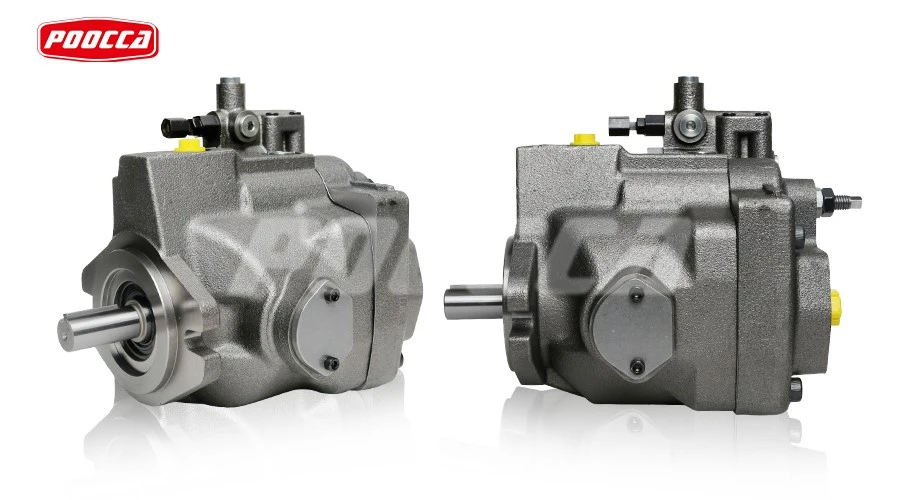

5.POOCCA 油圧機器メーカーピストンポンプ概要
POOCCA 油圧メーカーは、さまざまなブランドやタイプのピストン ポンプの提供を専門とする会社で、お客様に高品質、高性能の油圧製品を提供することに尽力しています。{0}}同社は、Rexroth、Parker、Vickers、Yuken、Danfoss などのブランドを販売しています。
話題の商品シリーズ
POOCCA 油圧メーカーはピストン ポンプの豊富な製品ラインを持っており、そのうちのいくつかは市場で特に人気があります。
1. レックスロスピストンポンプシリーズ
A10VSOシリーズ
これらのポンプは効率と信頼性が高いことで知られており、産業用機器やモバイル機器で広く使用されています。可変容量機能により、幅広い動作条件下で正確な油圧流量制御が可能になります。
A4VSOシリーズ
A4VSO シリーズ ポンプは、高圧動作能力と優れた動的性能を備えているため、重機や要求の厳しい産業用途に最適です。-
2. パーカーピストンポンプシリーズ
PVシリーズ
パーカー PV シリーズ ピストン ポンプは耐久性と高性能で知られており、製造装置や産業オートメーションなど、安定した効率的な油圧出力を必要とする用途に適しています。
3. ビッカースピストンポンプシリーズ
Vシリーズ
ビッカース V シリーズ ピストン ポンプは、優れた出力密度と低騒音動作を特徴としており、建設機械や移動式油圧機器に広く使用されています。
4. ユウケンシリーズ
ARシリーズ
ユケンのARシリーズポンプはコンパクト設計と高効率が好評で、特に省スペース化と高効率化が求められる油圧システムに最適です。
5.ダンフォスシリーズ
H1Pシリーズ
Danfoss の H1P シリーズ ピストン ポンプは、モジュール設計と高い柔軟性で知られており、さまざまな重荷重の産業用および移動式油圧用途に適しています。-
製品の特徴と利点
が提供するピストンポンプPOOCCA 油圧メーカーブランドの多様性だけでなく、次のような大きな利点もあります。
これらのブランドのピストン ポンプは、高度な設計および製造プロセスを採用し、さまざまな使用条件下で高いパフォーマンスと信頼性を保証します。
可変容量設計により、これらのポンプは実際の需要に基づいて出力流量を調整できるため、システム全体の効率が向上し、エネルギー消費が削減されます。
産業製造、建設機械、航空宇宙などのさまざまな分野で、さまざまなお客様のニーズに応えます。
ポンプの多くのモデルは高圧条件下でも安定して動作し、過酷な作業環境に適応します。
モジュール式で柔軟な設計。
